一、任务目标
1、掌握交流电压表的测量方法
2、掌握交流电流表的测量方法
3、掌握功率表的测量方法
二、任务复习
交流电压表、电流表、功率表使用的注意事项
三、实训设备

序 号	型 号		名           称	数 量
1	LDCS01		电源控制屏	1 套
2	LDCS02		实训桌
3			实验导线	1套
4
5

表2-4-1
四、实训过程
1、电流表概述
电流表串接在被测电路中，电流表线圈通过被测电路的电流，使电流表指针发生偏转，有指针的偏转角度来反映被测电流的大小。
当电流表串入被测电路中时，由于电流表内的电阻，会使被测电路中的电流减小，引起测量误差，为了减小测量误差，电流表内阻一般都很小。如果电流表误并接在被测电路中，则会使被测负载短路，造成短路故障
（1）电流表的操作技能
直流电流表的测量方法
测量线路如图所示 直流电流表必须与负载串联，接线时，要注意仪表的极性
交流电流的测量方法
交流电流表必须与负载串联 单相交流电流测量线路如图所示 2-4-2 ，带电流互感器的测量线路如图所示2-4-3
要求电流互感器二次回路不允许开路和安装熔断器。在带负载情况下拆装仪表时，必须先将二次绕组短路后才能拆装。
1）按图2-4-2、2-4-3接线。图中电流互感器选用屏左下角的电流互感器，45欧电阻选用屏上可调电阻1，两个90欧电阻并联，电流表选用交流数字电流表。
2）把电阻调到最大45欧
3）图2-4-2线路接好线，检查无误后通电，按下屏上的“启动” 按钮，调节电压从0~110V缓慢增加看电流的变化情况。
4）图2-4-3线路接好线，检查无误后通电，按下屏上的“启动” 按钮，调节电压从0~110V缓慢增加看电流的变化情况。

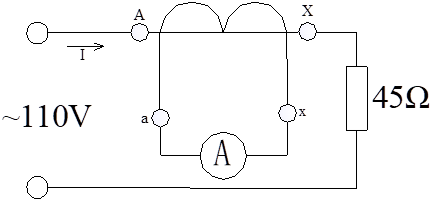

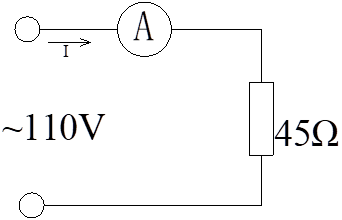

图2-4-2 单相交流电流测量线路               图2-4-3带电流互感器的测量线路

（2）电流表使用注意事项：
按被测电流大小选择电流表的量程，使量程大于被测的电流值。要求电流表指针工作在满量程分度的2/3区域内。电流表与负载要串联连接，测量直流电流时，可选用磁电式电流表，灵敏度较高。在测量交流时，只能选用电磁式或是电动式电流表。
测量直流电流时，要注意让电流从表的“+”极性插孔流入，“—”极流出，从而使电流表指针正偏。否则，指针会反偏，损伤仪表。
对于多量程的电流表，使用时应先试用大量程，逐步由大到小，直到合适的量程,且在改变量程时应停电，以防测量机构受到冲击。
2、电压表概述
按被测电压大小选择电压表量程，电压表量程应大于被测值。电压表与负载并联连接，即并联接在被测电压的两端。测量直流电压时，要注意表头插孔的正负极性。
3、电压表的操作技能
直流电压的测量
测量线路如图所示2-4-4  电压表必须与负载并联，接线时，要注意仪表的极性
单相交流电压的测量
交流电压表必须与负载并联 单相交流电压测量线路如图2-4-5所示

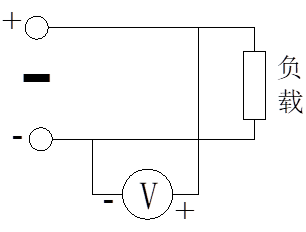

图2-4-4直流压测量                   图2-4-5交流电压测量

五、技能实训考核评分记录表（见表2-4-7）
表2-4-7

序号	考核内容	考核要求	配分	得分
1	技能实训的准备	对“任务预习”的预习	10
2	实训元器件的测试	电流表、电压表、功率表使用正确、测量速度快，测量一次成功	25
3	实训设备的使用	正确操作控制屏电源、操作按钮，正确操作实训设备其它资源	25
4	观察和记录实训过程的现象	记录现象正确	10
5	分析实训线路的工作原理	用电流表、电压表、功率表操作方法进行正确分析	30
	考评合计得分
	否定项	发生重大责任事故、严重违反实训室纪律，得分为0分

指导老师签名                          日期

六、技能实训报告
1、技能实训的项目名称
2、技能实训的任务目标
3、技能实训所用到的实训设备
4、绘制实训的测量图
5、记录实训的过程、现象
6、小结、体会和建议
七、思考与练习
1、试分析电流表为什么不能并在线路两测？
2、试分析电压表为什么不能串在线路当中？
