比亚迪电动汽车底盘实训台
产品详情
汽车实车部件构造,进行钣金上部剖解。
留置实车驱动及悬挂系统,以原车布局进行回位完整。
包括底盘悬挂系、转向系、传动系、制动系等系统,能正常动态演示各系统工作情况。
可完成汽车底盘拆装与检测维修实训项目。
(二)结构组成
实车悬挂系、转向系、传动系、制动系等系统;辅助灯光示教系统,设备使用说明书。
(三)功能特点
1.悬挂系拆装与检测。
2.转向系拆装与检测。
3.传动系拆装与检测。
4.制动系拆装与检测。
5.动力系统的拆装检测。
6.汽车底盘综合实训。
7.灯光系统点缀,模拟主要电信号运动。
(四)(旧比亚迪E5纯电动汽车)纯电动汽车实训整车技术参数要求:
续航里程:400km
快充时间:1.5小时
电池电压:604.8V
车身尺寸:4680*1765*1500
最高车速130KM/H
变速箱1档 固定传动比
最大马力217.6马力
最大功率(kW)160
最大扭矩(N?m)310
★要求配备汽车新能源汽车综合仿真软件
系统设计依据要求:
系统依据《新能源汽车故障检修与保养教材》标准,采用多媒体课程演示技术研制,以直观、生动的动画、视频等形式对故障检修和保养工艺进行说明讲解,以实现对工艺标准的深刻理解和掌握。
教学任务与内容要求1:
1.车辆无法启动故障的出现原因:车辆上电启动工作原理;车辆无法启动故障现象;原因分析;
2.车辆无法启动故障的排除方法:车辆无法启动故障处理流程;注意事项;车辆无法启动故障检测方法(整车控制器端ST启动信号;中央控制保险盒ST保险;点火钥匙启动;三合一预充控制电源(#941)使能;预充继电器控制#1815(J10);EVCY输出#8105预充控制24V;预充接触器是否正常工作;预充接触器前后端电压是否正常;检查动力电池总电压,检查预充电阻,50欧姆;三合一主接触器控制信号#917;主接接触器控制继电器#1813(J11);主接触器是否正常工作;)
3.故障恢复的判断标准:修复判定
教学任务与内容要求2:
1.除霜机不工作故障的出现原因:除霜机的工作原理;原因分析;注意事项;
2.除霜机不工作故障的排除方法:除霜机不工作故障处理流程;除霜机不公的故障检测方法(除霜机高压输入端电压;除霜机高压保险通断;除霜机高压接触器电压;除霜机接触器线圈控制电压;使能控制保险电压;除霜使能开个电压;除霜机温控开关电压;除霜机风机端电压;除霜机保险电压;除霜风风机开关电压;除霜风机电机电压;除霜机加热器电阻阻值;)
3.故障恢复的判断标准:修复判定
教学任务与内容要求3:
1.BMS不工作故障的出现原因:BMS主控板工作原理;BMS不工作故障现象;原因分析;
2.BMS不工作故障的排除方法:BMS不工作故障处理流程;BMS不工作故障检测方法(BMS主控板工作电源;蓄电池电源24V;BMS控制线路及接插件;仪表有无动力电池信息;BMS主控板CAN线电阻,仪表CAN线电阻;BMS主控板工作状态);故障修复;
3.故障恢复的判断标准:修复判定
教学任务与内容要求4:
1.BMS通讯故障的出现原因:电气工作原理;BMS通讯故障现象;原因分析;注意事项;
2.BMS通讯故障的排除方法:BMS通讯故障处理流程,BMS通讯故障检查操作(BMS正常工作;BMS工作电源;仪表继电器;仪表电池保险;BMS通讯线;BMS主控与仪表线束;BMS工作状态;BMS主控板内部故障;仪表显示动力电池信息)
3.故障恢复的判断标准:修复判定
教学任务与内容要求5:
1.无法充电故障的出现原因:电动汽车的充电原理;无法充电故障现象;原因分析;注意事项;
2.无法充电故障的排除方法:无法充电故障处理流程,无法充电故障检修方法(BMS主控工作电源;充电仪表继电器;充电机24V;充电常电保险;BMS主控与充电机通讯;BMS通讯线束;故障修复;充电接触器;充电继电器;充电接触器;充电接触器保险;)
3.故障恢复的判断标准:修复判定
教学任务与内容要求6:
1.电机通讯故障的出现原因:电机通讯工作原理;电机通讯故障现象;原因分析;
2.电机通讯故障的排除方法:电机通讯故障处理流程;注意事项,电机通讯故障检测方法(电机控制低压电源输入端电压;中央电器盒保险;电机控制器低压电源插件;电机控制器与整车控制器通讯线路对车体阻值;电机控制端插件与整车控制器插件、线;CANAH、CANAL通讯终端电阻阻值及电压值;测量整车及电机控制器端CANH、CAHL之间电阻值;CANA1与CANNA2分别对地电压值约2.3V;电机控制器内部电源、通讯控制电路板;)
3.故障恢复的判断标准:修复判定
教学任务与内容要求7:
1.空调电器故障的出现原因:空调电器的工作原理;空调电器故障现象;原因分析;注意事项;
2.空调电器故障的排除方法:空调电器故障处理流程;空调电器故障处理方法(空调控制器面板端电压;保险盒空调低压保险;空调中央保险电器盒;DCDC输出保险100A;压缩机控制器控制端电压;压缩机控制器电源保险;压缩机控制器电源继电器;AC开关的通端;空调压缩机动力电源;空调高压保险30A;压缩机控制器动力输出电源;)
3.故障恢复的判断标准:修复判定
教学任务与内容要求8:
1.绝缘报警故障的出现原因:电控原理;绝缘报警故障现象;原因分析;注意事项;
2.绝缘报警故障的排除方法:绝缘报警故障处理流程,绝缘报警故障处理方法(动力电池组总正总负绝缘阻值;动力电池箱高压连接线、插件;单个动力电池包绝缘阻值;三合一控制器绝缘阻值;接触器输入回路、控制元件;接触器输出回路、控制元件;各负载绝缘阻值(含输入线路),负载回路、包括电源输入线;)
3.故障恢复的判断标准:修复判定
教学任务与内容要求9:
1.DC/DC故障的出现原因:DC/DC工作原理;DCDC故障现象;原因分析;注意事项;
2.DC/DC故障的排除方法:DC/DC故障处理流程;DC/DC故障处理方法(DC/DC转换器高压输入端电压;DC/DC接触器;DC/DC高压保险;NTC热敏电阻;DCDC转换器低压控制电源(使能#199);仪表与前仓线束转接头;DC/DC转换器输出端电压;更换三合一;正极低压保险;正极与低压蓄电池连接点;)
3.故障恢复的判断标准:修复判定
系统技术路线要求
在教学设计上,每个单元精心设计了故障的出现原因,排除方法,判定标准等内容,在媒体设计上,以动画和视频技术为主,以更好地实现情境性与过程性。以便操作者循序渐进地得到训练。
本系统做到了认识与实践相结合,操作与指导相结合的方针,具有很强的职业性、情景性、过程性。
比亚迪E5新能源汽车教学资源库
1、概述:
本课程软件针对新能源汽车动力系统理论教学开发,采用二维动画的模式进行展示,方便理解,是一款新能源汽车主要原理教学基础课程软件;
2、课程软件特点
本课程软件采用多级目录式设计开发,使用方便可快速定位所需知识点,极大的方便教师的教学;采用图文混排技术、flash等不同形式展现新能源汽车动力系统的重点教学内容,促使学员更容易理解吸收相关知识,达到辅助教学的目的。
3、新能源汽车教学资源库内容包括:
课程名称 | 具体内容 | 课程名称 | 具体内容 |

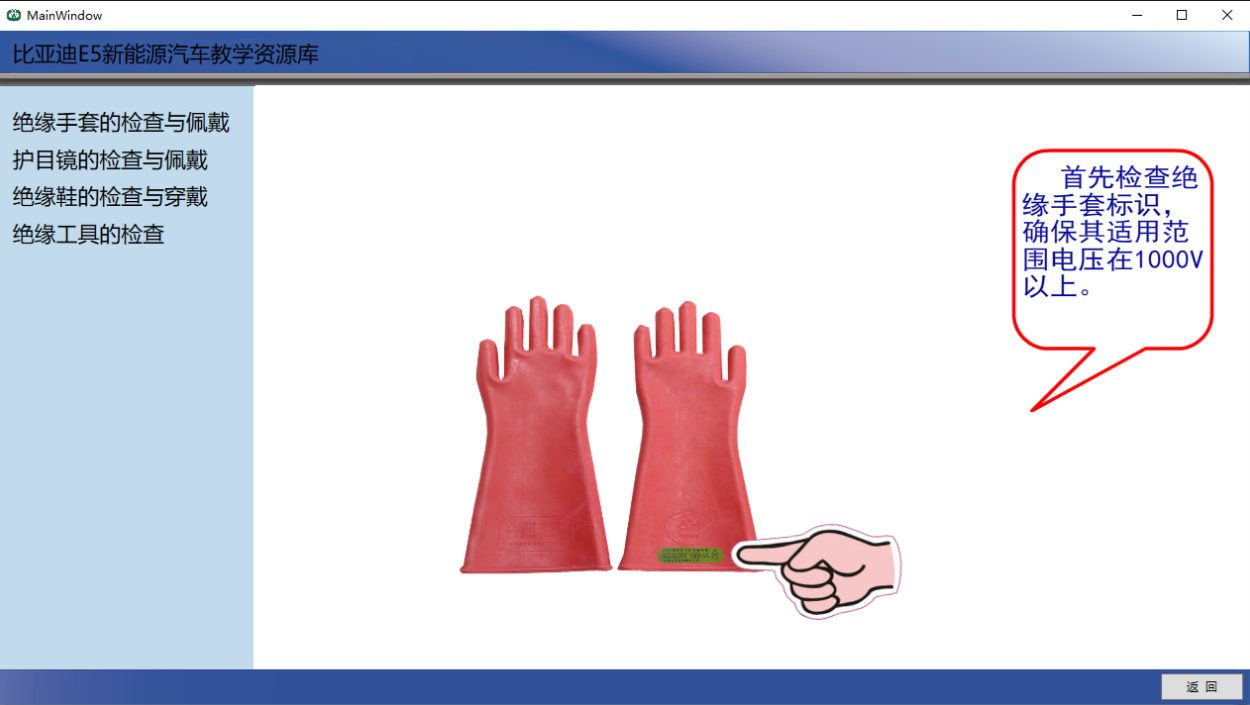

维护前的准备工作 | 绝缘手套的检查与佩戴 | MH-Ni蓄电池工作原理 | |
护目镜的检查与佩戴 | 铅酸蓄电池充放电特性 | ||
绝缘鞋的检查与穿戴 | 质子燃料电池工作原理 | ||
绝缘工具的检查 | 电池与电池管理系统简述 | ||
电子技术基础 | 全波整流电路 | 动力电池的功用 | |
IGBT原理 | 充电系统 | 充电系统 | |
电磁感应原理 | 交流充电电路原理 | ||
桥式整流电路原理 | 直流充电电路原理 | ||
二极管特性 | 慢充充电流程 | ||
半波整流电路 | 充电连接逻辑 | ||
DC/DC转换器工作原理 | 慢充逻辑演示 | ||
驱动电机及驱动系统 | 驱动电机系统动画 | 充电机使用方法 | |
定子绕组检测 | 电气系统 | 电动水泵的作用 | |
开关磁阻电机原理 | 漏电传感器功用 | ||
感应电机检测 | 安全带离心锁原理 | ||
新能源汽车传动系统 | 点火式预紧器原理 | ||
永磁同步电机更换 | 防盗系统结构 | ||
永磁同步电机检测 | 防盗系统原理 | ||
感应电机原理 | 仪表指示灯认知 | ||
电动汽车驱动系统原理 | 蓄电池拆装 | ||
电机工作原理 | 直流继电器工作原理 | ||
电动机及冷区系统检修 | 制动系统 | ABS系统原理 | |
电机控制器检修 | ABS系统概述 | ||
开关磁阻电机检测 | 高压系统 | 高压系统能量流动 | |
驱动电机冷却系统 | E5高压控制安全 | ||
三相交流同步电机3D展示 | 高压互锁插头工作原理 | ||
电池及电池管理系统 | 动力电池3D展示 | 高压互锁系统故障原理 | |
电池管理系统框图 | 高压电控总成拆卸 | ||
磷酸铁锂电池充放电特性 | 混动技术 | FCEV混合驱动技术 | |
磷酸铁锂电池工作原理 | 质子交换膜电池原理 | ||
镍氢电池充放电特性 | 质子交换膜电池结构 | ||
铅酸蓄电池原理 | 增程式电动汽车 | ||
三元锂电池充放电特性 | 燃料电池混合驱动系统 | ||
三元锂电池原理 | 急救系统 | 心肺复苏方法 | |
电动车电流和电压监测 | 触电救助方法 |
