DB-24 机械基础陈列柜

一、概述:
  机械基础陈列柜是根据全国技工学校机械类通用教材生产的,它是一套电化教学设备。机械基础陈列柜共分十个柜,陈列柜通过机械模型或实物,配合相应的图文资料,形象地展示与解说机械基础的基本知识,加强学生对通用机械基础的类型、结构特点及其设计的感性认知,为进一步学习机械基础奠定基础。

二、技术规格:

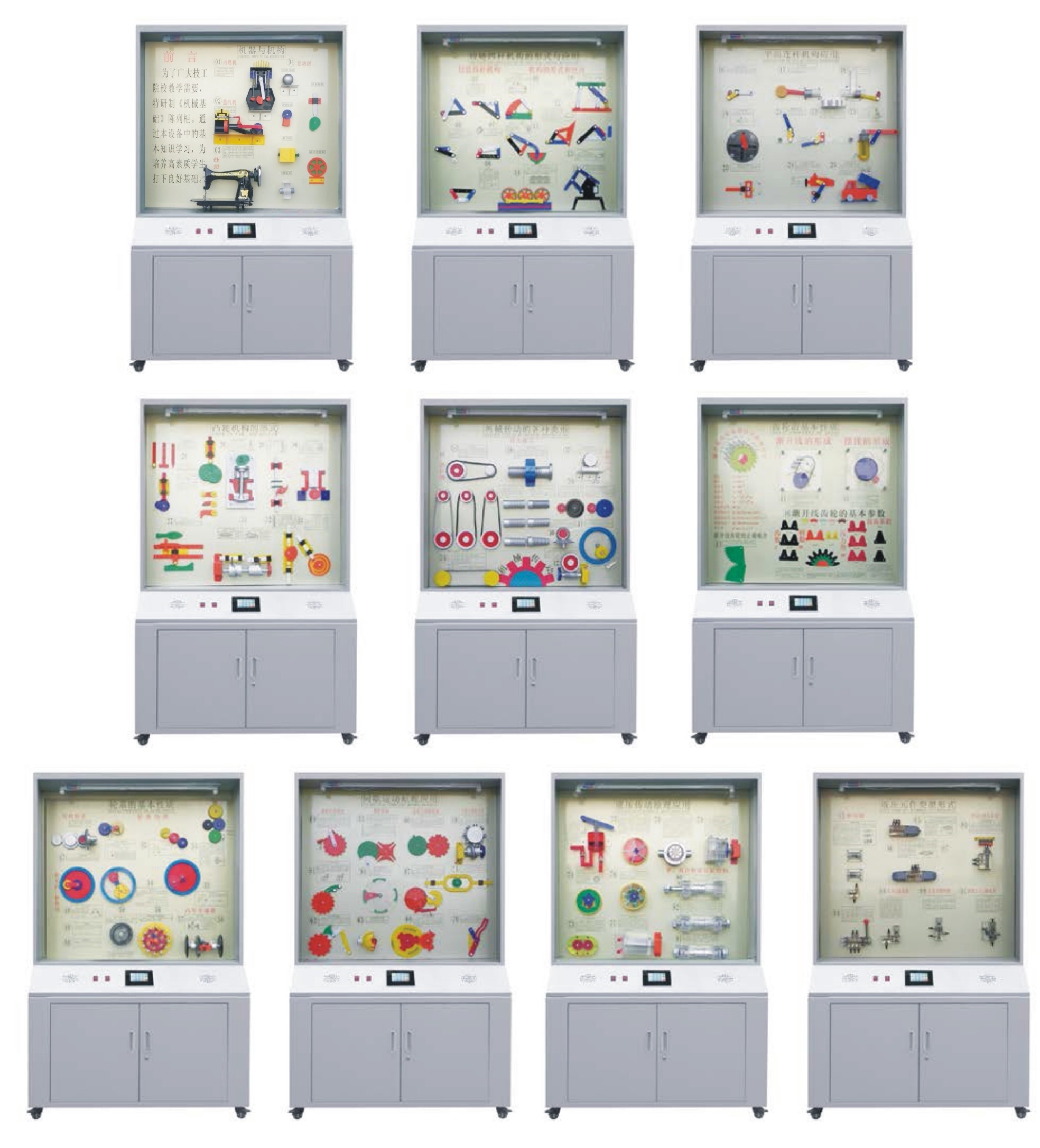

1、全套机械基础陈列柜由10个单体陈列柜组成,陈列柜体外形尺寸:1200×530×1900㎜;尺度比例设计符合人机工程要求;
2、机械基础陈列柜采用1.0mm冷轧钢板喷塑制作,柜体刚性好,外形美观大方;柜内陈列面板为超豪华铝塑夹层板,承载性好;
3、柜顶部罩板内装有照明日光灯,符合人机工程要求;
4、柜下部设有柜箱,方便存放单个模型、实验箱及相关实验文档。
5、柜背设有对开门,有利维护设备和方便维修。
6、柜底装有万向轮,方便移动。
7、具有多功能语音播放控制系统。语音解说同步演示,采用单独驱动由电脑或电子设备控制运转演示。控制采用液晶触摸屏控制和遥控控制自动运行讲解、可循环与重复播放运转,又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
三、本陈列柜具有如下特点:
(1)设计理念先进。该陈列柜根据机械课程教学改革的需要,按照“塑造实物教材、营造实践环境和促进学生自主认知”的基本理念进行优化设计,使“知识、认知、思考”三元一体化,支持课程认识实验的开设,促进精品课程建设。
(2)展示内容全面。该陈列柜以国家级规划教材为依据,对机械基础课程内容进行较全面的展示,包括平面机构应用、凸轮、齿轮、液压元件原理等,提供内容丰富的机械基础基本知识。对不同版本的同名教材具有兼容性;
(3)制作工艺先进。该陈列柜根据国家机械标准和陈列柜企业标准进行设计制造,制作工艺先进,产品质量稳定,性能可靠,使用寿命长;
(4)进行绿色设计。该陈列柜采用环保材料制造,机械运转无噪声;用电安全;进行宜人化设计;能够适应现代绿色实验室的要求。

机械基础陈列柜


四、《机械基础》示教陈列柜,各柜内容如下:

序号和名称柜内模型内容
主控台微电脑控制系统、DVD、功放、音箱、电源控制面板
第1柜
机器的组成及特征
内燃机、蒸汽机、缝纫机、运动副(6件)
第2柜
铰链四杆机构的形式与应用
曲柄摇杆机构(2件) 、双曲柄机构(2件) 、剪刀机、搅拌机、雷达俯仰机构、破碎机、机车车轮联动机构、起重机
第3柜
平面连杆机构应用
曲柄滑块机构、偏心轮机构、送料机构、双滑块机构、曲柄移动导杆机构、曲柄摇块机构、转动导杆机构、抽水机、牛头刨床、导杆机构、自卸翻料装置
第4柜
凸轮机构的形式
盘形凸轮机构、移动凸轮机构、内燃气阀机构、捣碎机凸轮机构、造型机凸轮机构、圆锥、圆柱凸轮机构、等径凸轮机构、交叉槽凸轮机构
第5柜
机械传动的各种类形
平带传动、V带传动、圆带传动、链传动、滚珠螺旋传动、螺纹牙型(6种) 、正齿轮齿条传动、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、内啮合齿轮传动、蜗轮蜗杆传动
第6柜
齿轮的基本性质
渐开线的形成、摆线的形成、渐开线齿轮的正确啮合条件、齿数、模数、压力角、齿高系数
第7柜
轮系的基本性质
定轴轮系、差动、行星、定轴轮系、由外啮合齿轮组成的行星轮系、特殊的周转轮系、旋轮线、传递功率、差速器、谐波齿轮机构、摆线针轮机构
第8柜
间歇运动原理应用
棘轮机构、双动式棘轮机构、双向式棘轮机构、外槽轮机构、内轮机构、球面槽轮机构、齿轮式间歇机构、针轮组成的不完全齿轮机构、不等速星轮机构、蜗杆凸轮式空间间歇机构、停歇运动导杆机构、双齿条式间歇机构
第9柜
液压传动原理应用
液压泵、外啮合齿轮泵、摆线齿轮泵、径向柱塞泵、回转式油泵、轴向柱塞泵、单作用式叶片泵、YB型叶片泵、实心单出杆液压缸、实心双出杆液压缸、空心双出杆液压缸
第10柜
液压传动原理应用
普通单向阀(管式)2件、普通单向阀(板式) 、手动换向阀、二位四通换向阀、三位四通换向阀、先导式溢流阀、直动式顺序阀、单向行程节流阀、压力继电器
